Referenzen | Gutachten

Für öffentliche und private Auftraggeber wurden zahlreiche Gutachten als Sachverständiger für Schäden an Gebäuden, Schimmelpilzbefall und insbesondere für Holz und Holzschädlinge (holzzerstörende Insekten und Pilze) erstelllt.

Hier eine kleine Themenauswahl:

Statik und Bauphysik

Im Rahmen von wiederkehrenden Bauwerksprüfungen begutachten wir insbesondere die Tragkonstruktionen in Sporthallen, Schwimmhallen, Supermärkten, Geh- und Radwegebrücken aus Holz usw. Mit Hilfe einer modernen Wärmebildkamera spüren wir Undichtigkeiten auf, die zu erhöhten Energieverlusten führen. Für die Nutzungsänderung von Holzbalkendecken erstellen wir statische Berechnungen und erarbeiten Konzepte die das Schwingungsverhalten berücksichtigen.

Beispiele:

  • Begutachtung von Hallenbindern in einer Sporthalle
  • Begutachtung der Tragkonstruktion einer Fuß- und Radwegbrücke
  • Tragverhalten und Verformung eines komplett verglasten Wintergartens

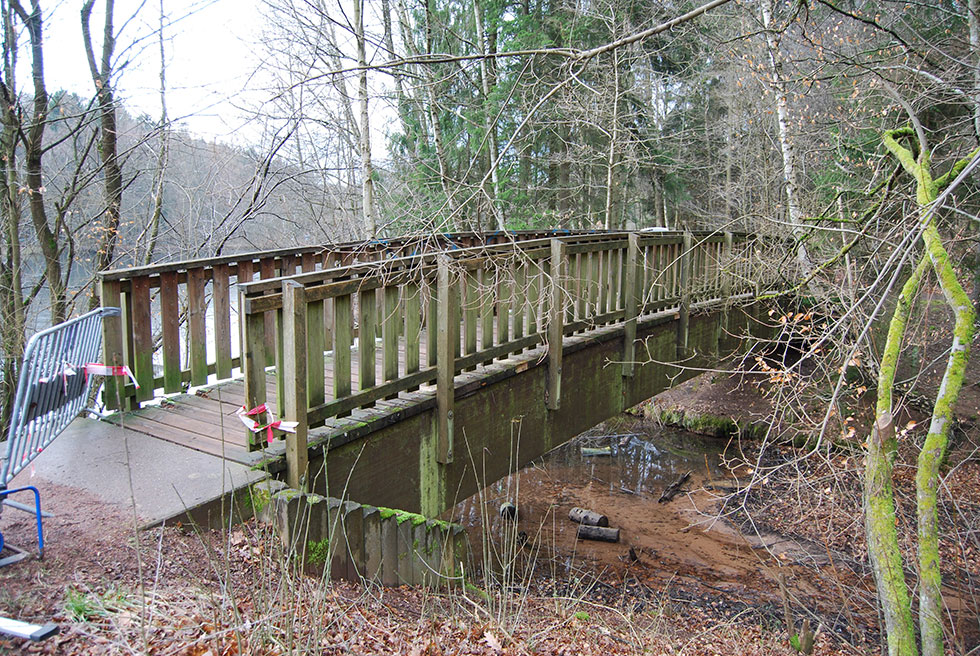

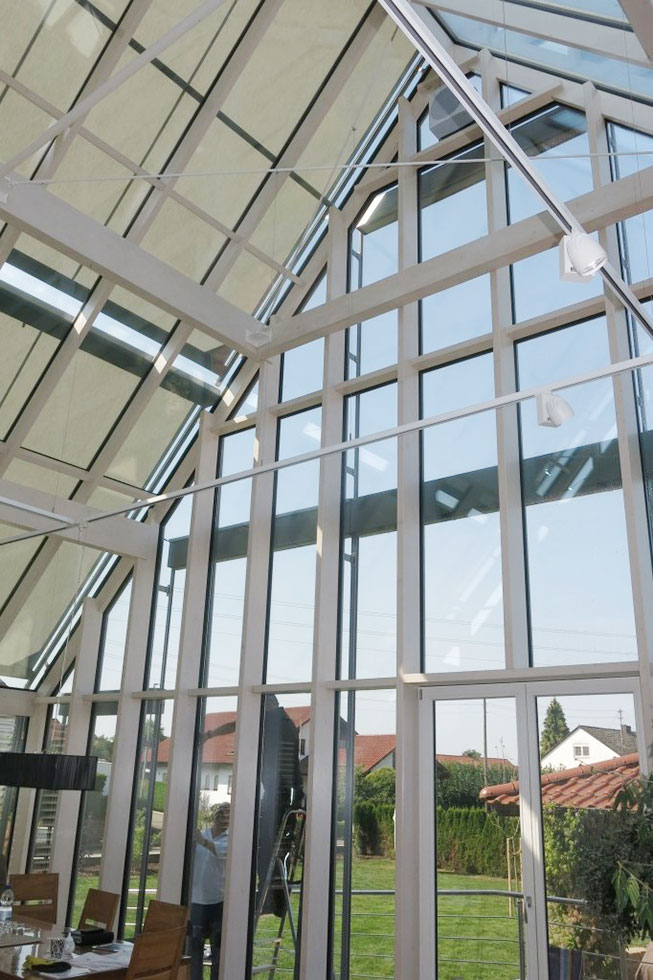

Nicht ausreichende Aussteifung eines Wintergartens Nicht ausreichende Aussteifung eines Wintergartens Fachwerkträger in einem Supermarkt ohne ausreichende Aussteifung des Obergurts Begehung einer Sporthalle im Rahmen der wiederkehrenden Bauwerksprüfung Begehung einer Fuß- und Radwegbrücke Begehung einer Fuß- und Radwegbrücke

Bestandsaufnahme und Sanierungskonzept für die Bachgauhalle

Bauort:

Großostheim

Baujahr:

1950 (Renovierung 1992-1996)

Aufgabenstellung/Leistungsumfang:

  • Bestandsaufnahme
  • Überprüfung und Beurteilung der Fachwerkrahmen in der Bachgauhalle
  • Überprüfung der Standsicherheit
  • Ausarbeitung eines Sanierungskonzeptes

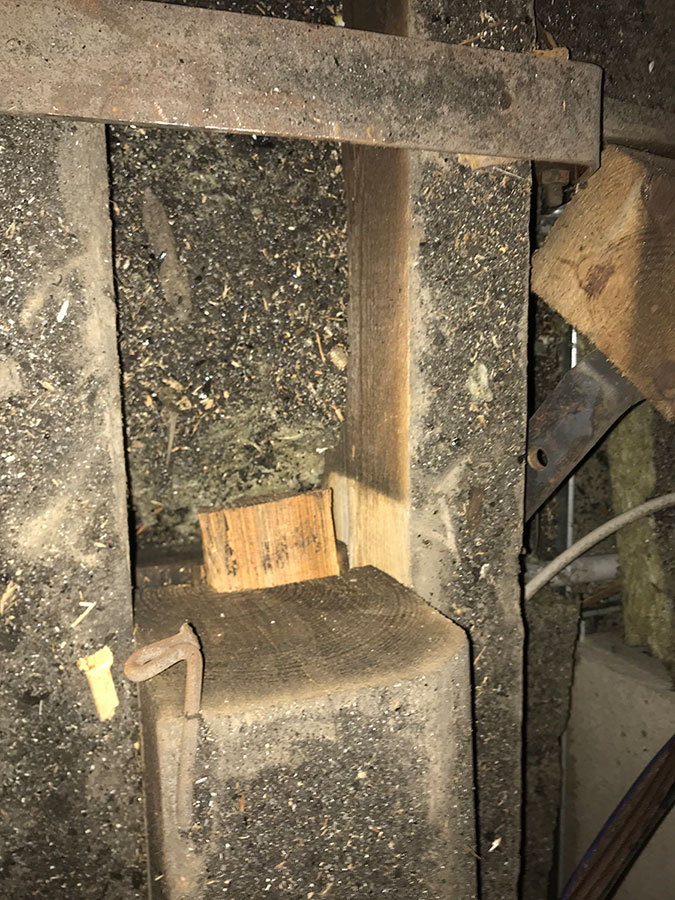

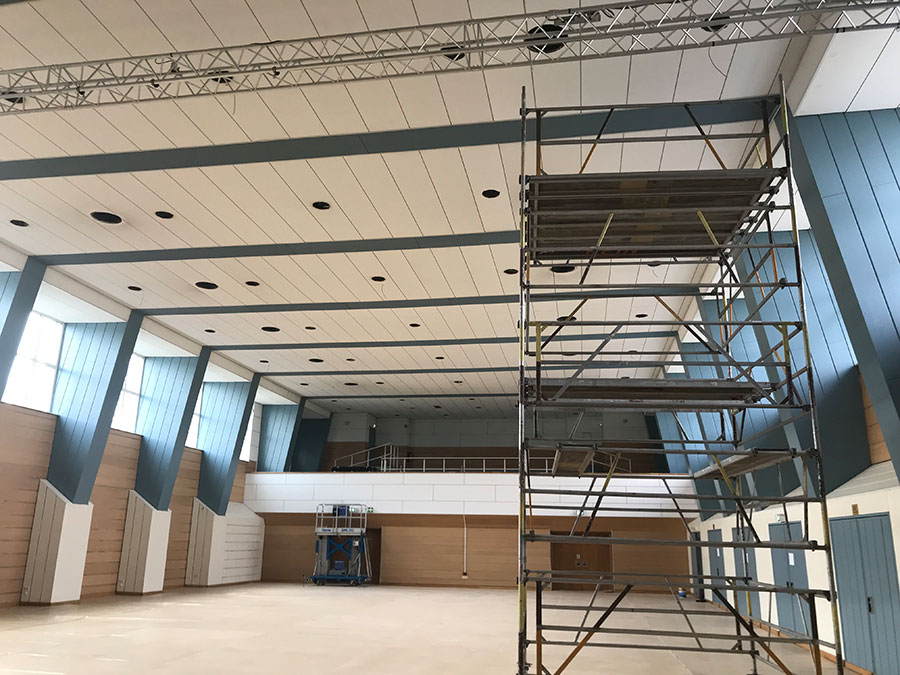

Bühnenbereich über dem der Fachwerkrahmen mit dem gebrochenen Knoten liegt Großer Spalt zwischen Obergurt und Koppelholz Schubbruch des Holzes in Höhe der Bolzen Bestandsaufnahme Bachgauhalle Bestandsaufnahme Bachgauhalle Bestandsaufnahme Bachgauhalle Bestandsaufnahme Bachgauhalle Bestandsaufnahme Bachgauhalle Visualisierung und Sanierungskonzept / PDF-Datei / 2,7 MB

Schäden durch Pilze und Insekten

  • Untersuchung auf Schimmelpilzbefall – Stachybotrys chartarum –
  • Erstellung von Konzepten zur Schimmelpilzsanierung
  • Formaldehydkonzentration in einem Fertighaus
  • Holzschäden durch Pilze und Insekten an einer Trog-Brücke
  • Echter Hausschwamm (Serpula lacrymans) in einem Keller
  • Hausschwämme in einer Außenwand – Weißer Porenschwamm , Brauner Kellerschwamm (Coniophora puteana) –
  • Ausgebreiteter Hausporling (Donkioporia expansa) und Gekämmter Nagekäfer in einem Fachwerkhaus
  • Hausbock in einer abgehängten Gipskartondecke

Fotos von Holzschäden allgemein:

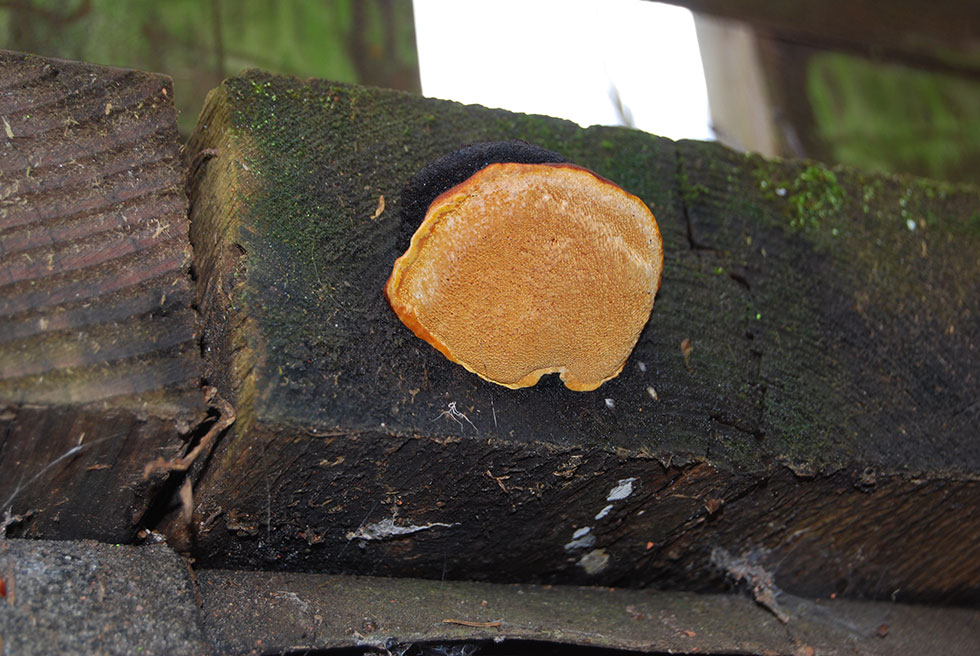

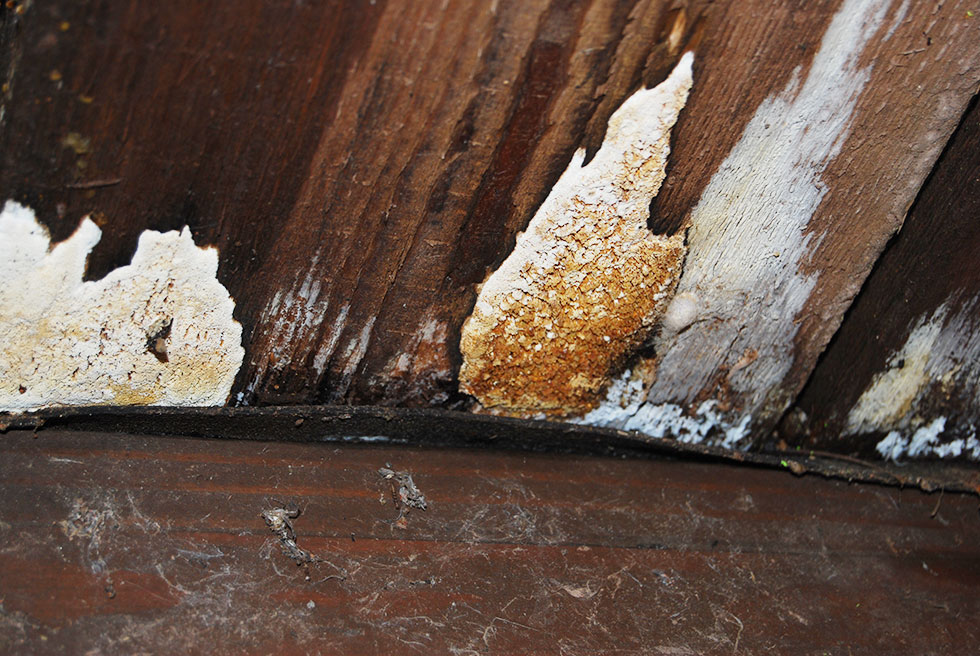

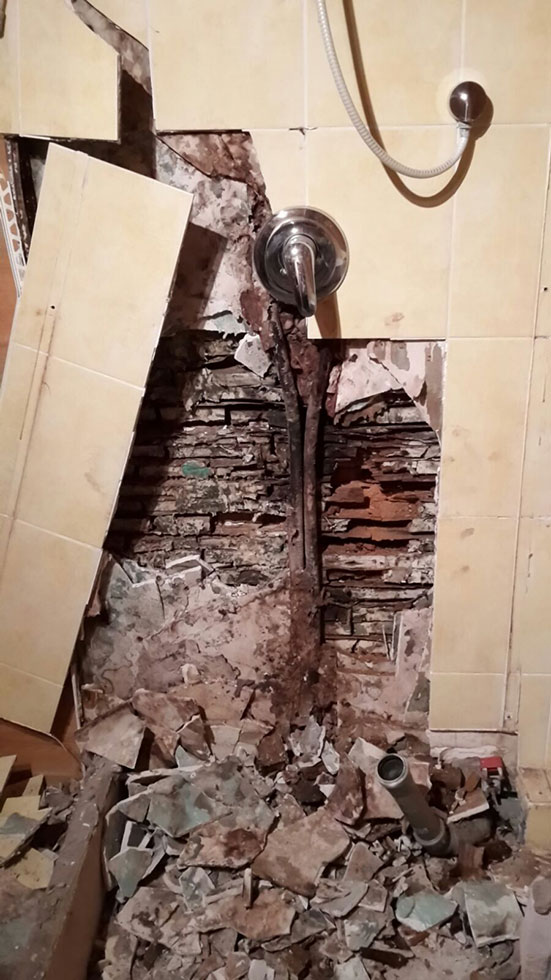

Die Holzfeuchte von fast 35% lässt auch auf Befall von holzzerstörenden Pilzen schließen: hier Tannenblättling (Gloeophyllum abietinum) Doppelbefall in einem Holzleimbinder mit dem Braunen Kellerschwamm (Coniophora puteana) und einer Spezies des Rüsselkäfers (Coniophora puteana) Weißer Porenschwamm und Großer Rindenpilz zerstören den Gehbelag einer Holzbrücke Fruchtkörper des Zaunblättlings am Bohlenbelag einer Brücke Fruchtkörper des Zaunblättlings am Bohlenbelag einer Brücke Mycel des Weißen Porenschwamms in einer Holzwand Brauner Kellerschwamm, Fältlingshaut und Weißer Porenschwamm in einer Holzwand Mycel des Sternsetenpilzes in einem Kartoffelkeller Undichter Anschluss einer Wasserleitung führt zur Zerstörung einer massiven Holzwand durch Pilzbefall Undichter Anschluss einer Wasserleitung führt zur Zerstörung einer massiven Holzwand durch Pilzbefall



Fotos vom Echter Hausschwamm (Serpula lacrymans):

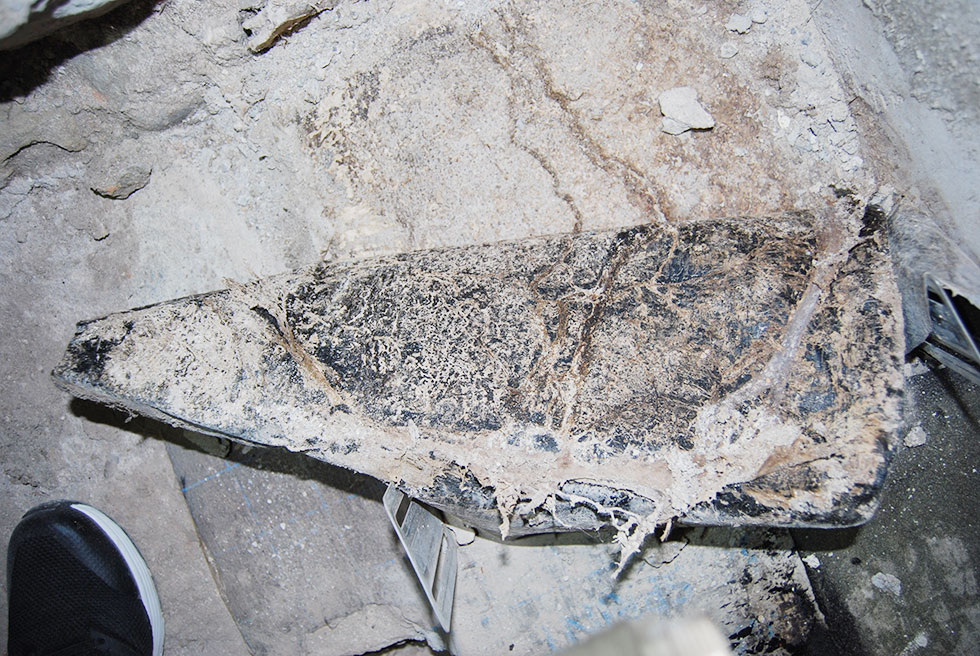

Echter Hausschwamm (Serpula lacrymans) zerstört Holztreppe und umliegende Einbauten Mycel des Echten Hausschwamms zwischen Fundament und Teerpappe Nur ein geübtes Auge erkennt den Fruchtkörper des Echten Hausschwamms in einer Ziegelwand Fruchtkörper des Echten Hausschwamms (Serpula lacrymans) auf einem Dielenboden Echter Hausschwamm (Serpula lacrymans) in einem Zwischenboden zerstört Holzbalken und OSB-Platten Oberflächenmycel des Echten Hausschwamms (Serpula lacrymans): überzieht watteartig das komplette Mauerwerk Fruchtkörper des Echten Hausschwamms zwischen Betonplatte und Fundament Es könnten auch Wurzeln sein: Stränge des Echten Hausschwamms (Serpula lacrymans)  zwischen Betonplatte und Fundament und im Erdreich



Fotos vom Hausbock (Hylotrupes bajulus):

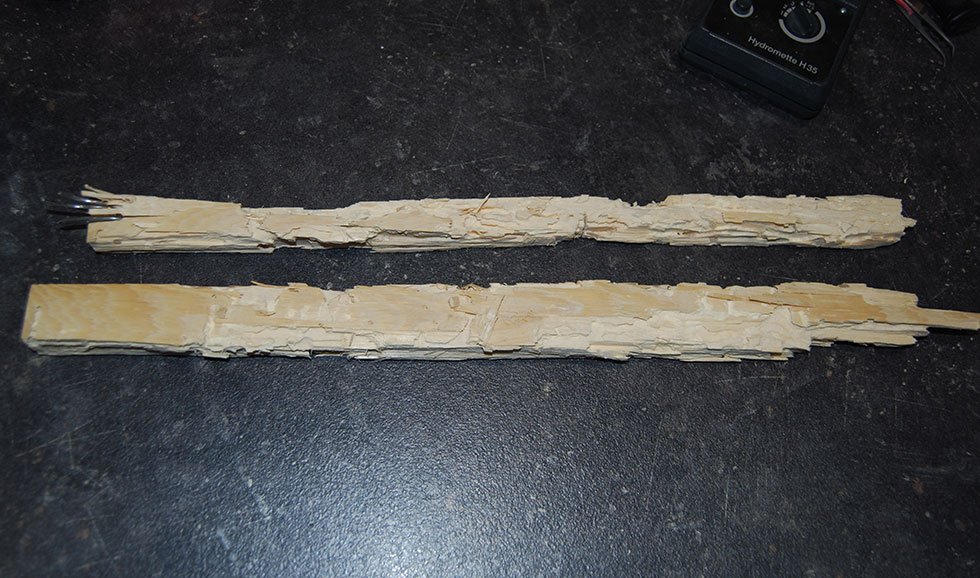

Unterschiedliche Larvenstadien des Hausbockkäfers Hylotrupes bajulus Die Größe der Larve lässt auf ideale Lebensbedingungen schließen In nur drei Jahren wurde eine Dachlatte 2,4/4,8 cm von den Larven des Hausbocks fast komplett gefressen In nur drei Jahren wurde eine Dachlatte 2,4/4,8 cm von den Larven des Hausbocks fast komplett gefressen Hausbock - Altbefall in einem Dachstuhl - die Standsicherheit ist gefährdet Hausbock - aktiver Befall einer Strebe in einem Dachstuhl - es besteht Handlungsbedarf



Fotos vom Schimmelpilz:

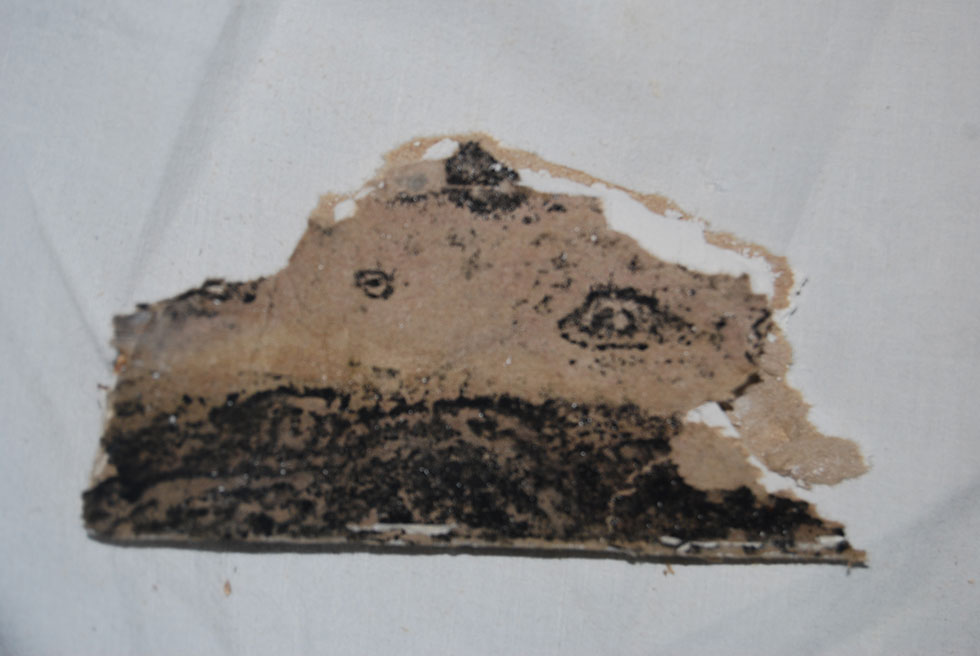

Schimmelpilzbefall (Stachybotrys chartarum) und andere Hauspilze in einer Fachwerkwand Schimmelpilzbefall (Stachybotrys chartarum) zwischen Tapete und Gipskartonplatte

Thermografie

Die Thermografie ermöglicht die zerstörungsfreie Erkundung von Gebäuden und Bauteilen:

  • Aufnahmen von Gebäuden und Gebäudeteilen mit der Wärmebildkamera
  • Suche nach Wärmeverlusten an zum Beispiel Fenstern, Türen, Anschlüssen
  • Suche nach Fachwerkkonstruktionen und Deckenbalken unter Putz

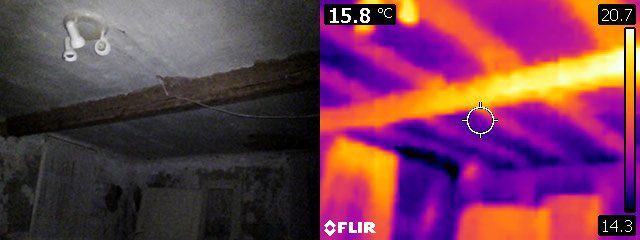

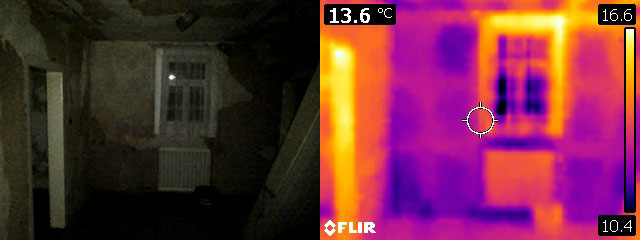

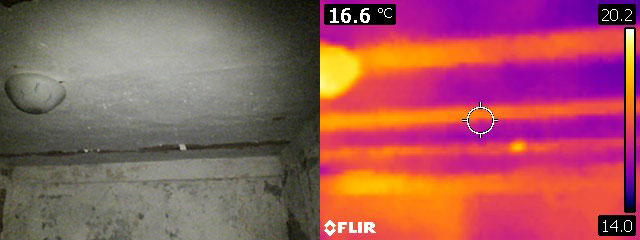

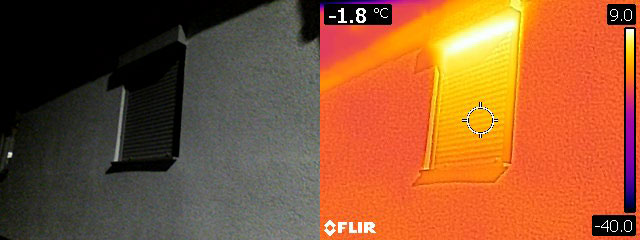

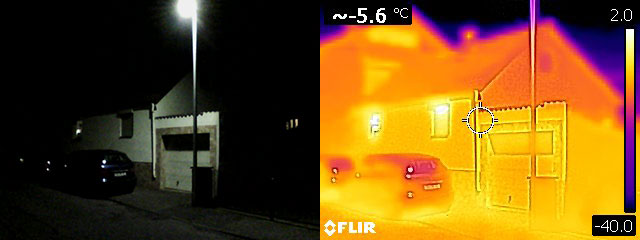

Aufnahme einer Gebäudehülle von außen Die Schwachstelle "Rollladenkasten" wird durch die Thermografie erst sichtbar Das Holzfachwerk unter dem Putz wird mit der Thermografie sichtbar Eine Holzbalkendecke unter dem Putz wird mit der Wärmebildkamera sichtbar gemacht Eine Holzbalkendecke unter dem Putz wird mit Hilfe der Wärmebildkamera sichtbar

Bohrwiderstandsmessungen

Mit Bohrwiderstandsmessungen können Schäden an Holzbauteilen nahezu zerstörungsfrei erkundet werden. Die Auswertung und Interpretation der Diagramme erfordert viel Erfahrung. Mit modernster Technik und jahrelanger Erfahrung untersuchen wir für unsere Kunden die Holzbauteile im Innen- und Außenbereich sowie Baumstämme vor Ort. Für jede Untersuchung von Holzbauteilen ist die begleitende Messung der Holzfeuchte ein "MUSS"

  • Aufnahmen von Gebäuden und Gebäudeteilen mit der Wärmebildkamera
  • Suche nach Wärmeverlusten an zum Beispiel Fenstern, Türen, Anschlüssen
  • Suche nach Fachwerkkonstruktionen und Deckenbalken unter Putz

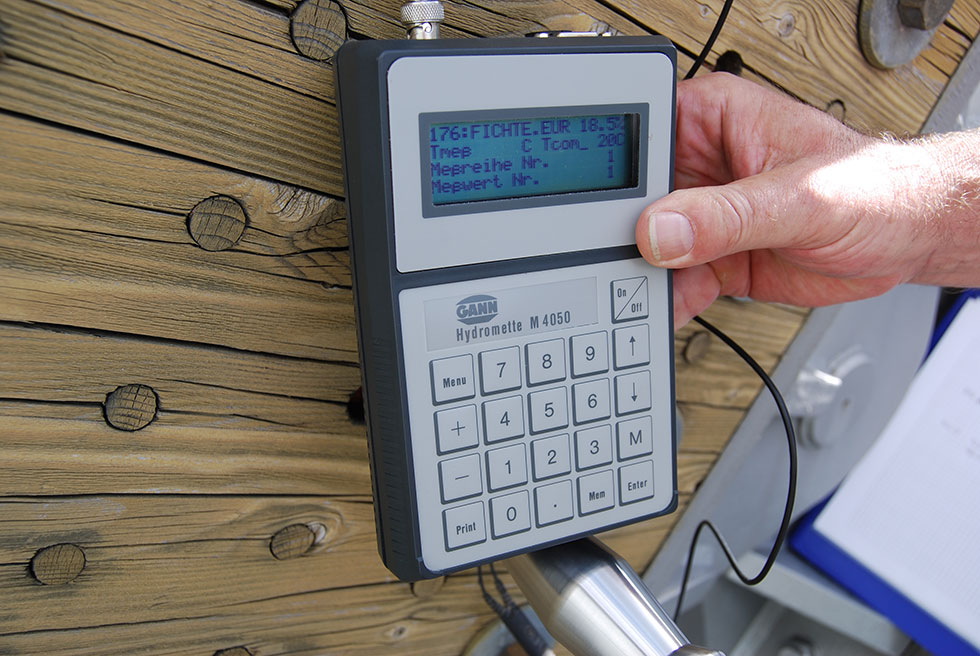

Untersuchung eines Holzleimbinders mit der IML PD400 Untersuchung des Widerlagers einer Holzkonstruktion mit der IML PD400 Messung der Holzfeuchte mit der Hydromette M 4050 Diagramm Bohrwiderstandsmessung Bohrwiderstandsmessung an einem mit Efeu überwachsenen Nussbaum Bohrwiderstandsmessung an einem mit Efeu überwachsenen Nussbaum Bohrwiderstandsmessung an einem durch Verbiss geschädigten Apfelbaum Bohrwiderstandsmessung an einem durch Astbruch geschädigten Birnbaum
